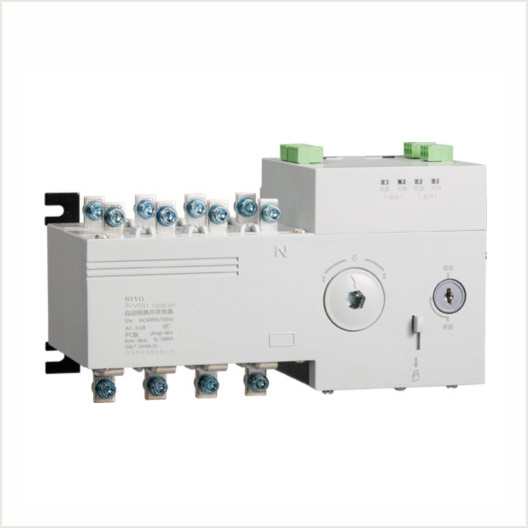

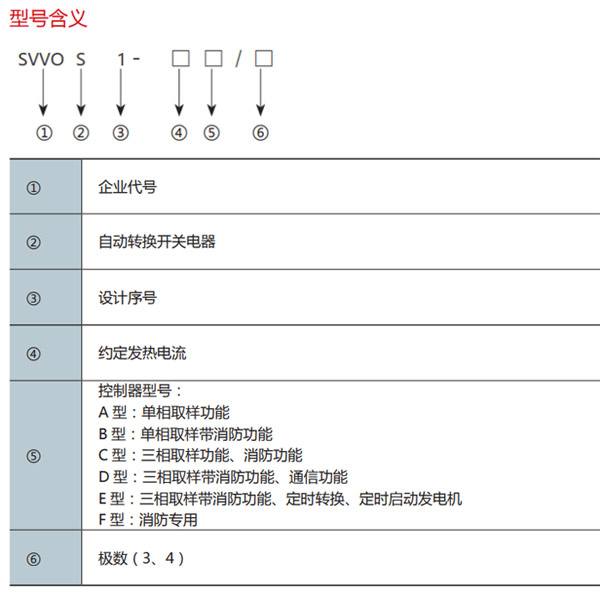

SVVOS1 系列



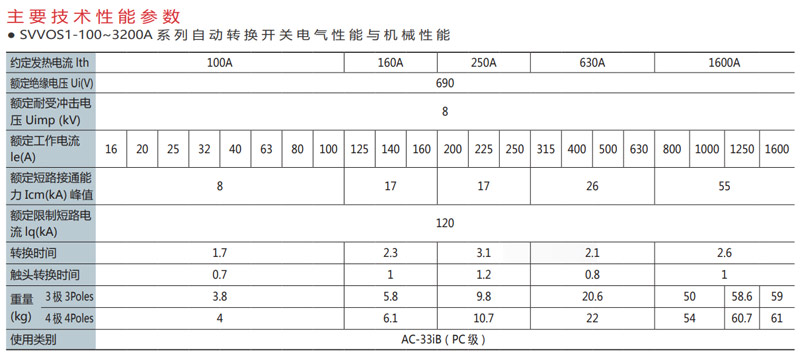

工作条件

● 周围空气温度：-5℃ ~+40℃，且 24h 平均值不超过 +35℃；

● 大气条件：大气的相对湿度在周围最高温度 +40℃ 时不超过 50%，在较低的温度下可以有较高的湿度，在最湿月的月平均最低温度 +25℃时，该月的平均最大相对湿度为 90%，并考虑到因温度变化在表面上的凝露。

● 海拔高度：安装地点的海拔不超过 2000m；

● 污染等级：安装地点的环境污染等级为 3 级。

性能及特点

● 采用双列复合式触头＼横拉式机构＼微电机预储能及微电子控制技术，基本实现零飞弧；

● 采用可靠的机械联锁和电气联锁，执行元器件采用独立的负荷隔离开关，使用安全可靠；

● 采用过零位技术，紧急情况下可强制置零（同时切断两路电源），满足消防联动需要；

● 执行负荷隔离开关切换采用单一电动机驱动，切换可靠平稳、无嗓音、冲击力小；

● 操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流，稳态工作无需提供工作电流，节能显著；

● 执行负荷隔离开关带有机械联锁装置，保证常用、备用电源工作可靠互不干涉；

● 具有明显通断位置指示、挂锁等功能，可靠实现电源与负载间的隔离；

● 安全性能好，自动化程度高，可靠性高，使用寿命 8000 次以上；

● 机电一体化设计，开关转换准确、灵活、顺畅，采用国际先进的逻辑控制技术，抗干扰能力强，对外无干扰；

● 具有主电源合、备用电源分；主电源分、备用电源合；主、备电源均断开三种稳定工作（| -o-||）；

● 安装方便，控制回路采用接插式端子连接；

● 四种操作功能：紧急手动操作、电动远程控制操作、自动控制状态时紧急断开操作、自动控制操作。

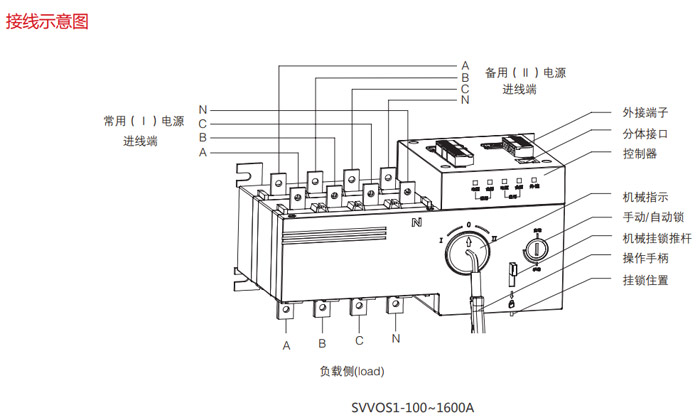

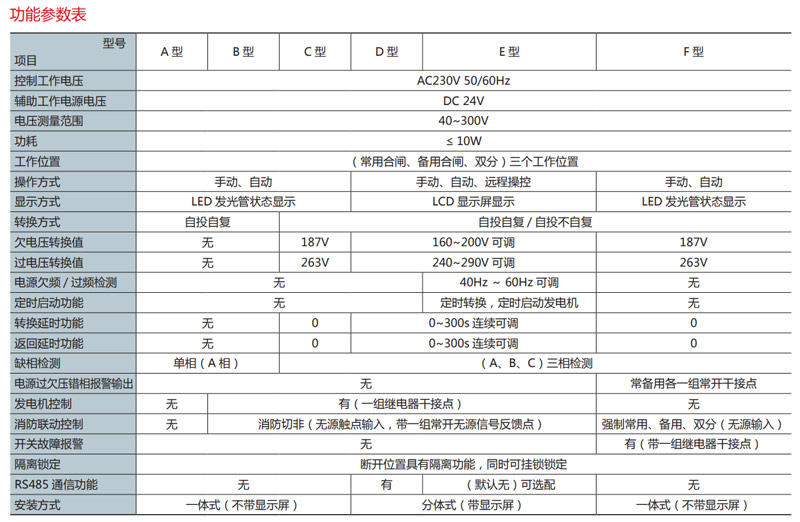

基本型开关控制特性

● 适用于两路电源的主备系统，自投自复

● 可外接进行功能扩展。

● 自动、远控、手动控制功能；

● 延时 0.5s 检测信号，防止误动作；

● 自动状态具有远程控制“O”位；

● 钥匙开关选择操作方式；

● 可配 RS-485 通讯接口（选配件），可根据用户需要进行配置。

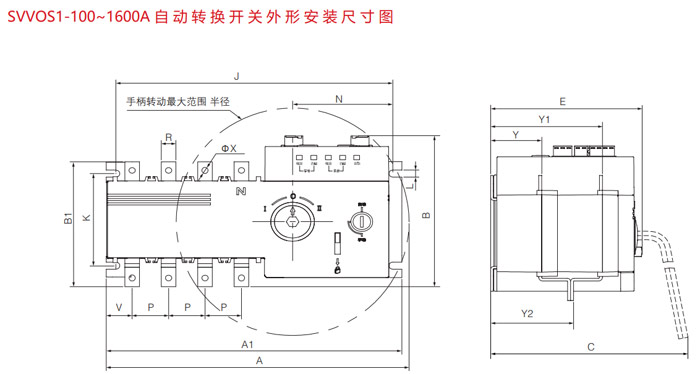

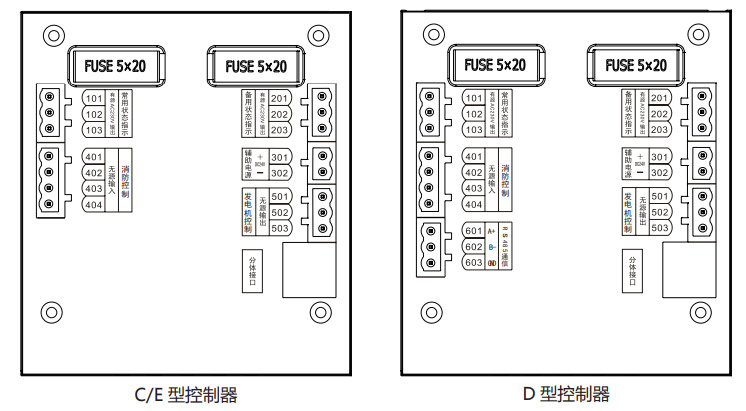

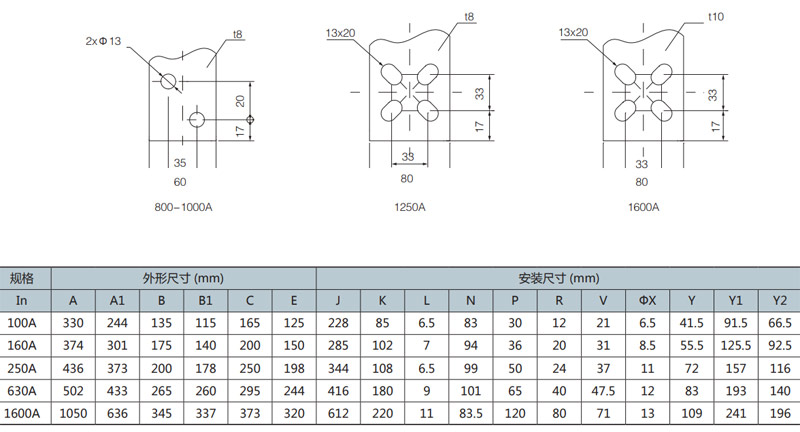

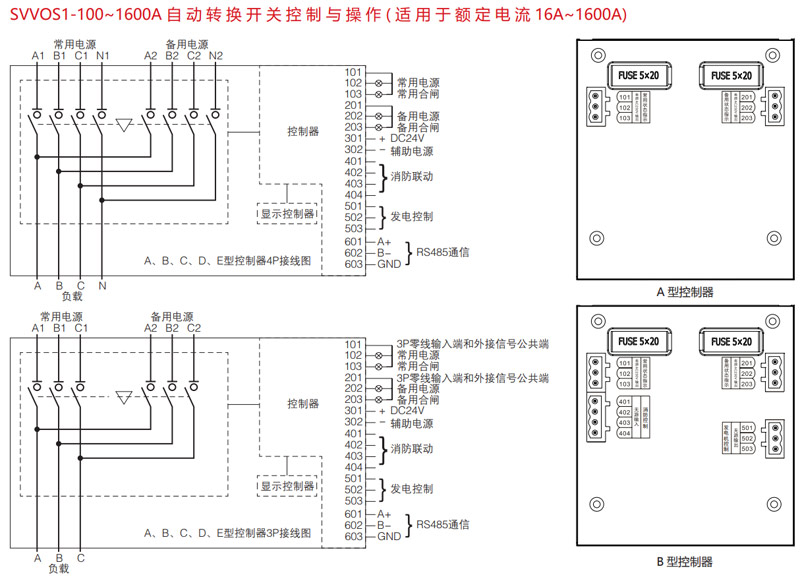

1. 外接端子接线说明

101 ～ 103: 常用电源外接状态指示型号输出（有源 AC220V/0.5A）

101--- 信号灯公用零线及 3P 零线输入端 102--- 常用电源信号输出 103--- 常用合闸信号输出

201 ～ 203: 备用电源外接状态指示信号输出 ( 有源 AC220V/0.5A)

201--- 信号灯公用零线及 3P 零线输入端 202--- 备用电源信号输出 203--- 备用合闸信号输出

301 ～ 302: 控制器直流辅助电源输入端（DC24V-30V 0.5A）

给控制器接入辅助电源的目的主要是在电网 - 发动机模式下控制发电机的启动延时时间，如不接入辅助电源则发电机启动延时时间为 0 秒，在不需要发电机启动延时功能时可不用接入辅助电源。

401~404：消防联动控制端口，该端口用于在消防设备报警后远程控制本开关切断电源

401、402- 消防联动控制信号输入端，该接口外部只能接一组常开无源触点（若消防设备送出信号为有源信号时，必须先通过一个小型继电器转接后再将继电器常开触点接入控制器，否则会烧毁控制器） 当外部触点闭合后控制器立即控制开关转换到分闸位置切断负载电源，同时通过 403 和 404 端子返回一个信号到消防控制中心；

403、404- 内部为一组常开继电器干节点，用于消防动作返回信号之用；端子在正常的时候为常开，当有消防信号送入控制器且开关转换到分闸位置时 403 和 404 接通。（注：当消防联动功能启动后自动转换开关将停止工作，若要使开关在正常转换，必须先撤除消防信号，再将控制面板上的自动手动控制开关转换一次后开关即可恢复正常转换。）

501~503：发电机启动控制信号输出端

当备用电源是来自启动发电机组时，用户可通过 501~503 端子与发电机控制器连接后完成自动启动发电机功能，501~503 内部为一组 3A 无源继电器干节点，502 为继电器公共端，503 为继电器常闭点，501 为常开点；在电网 - 发电机工作模式下且控制器处于自动控制，当常用电源正常时 502 与 501 闭合，502 与 503断开，若常用电源出现故障且备用电源没电时，502 与 503 经发电机启动延时时间后闭合，同时 502与 501 断开，发出发电机启动信号，发电机启动成功后开关自动转换到备用电源侧向负载供电，在备用电源供电过程中如果常用电源恢复正常，则控制器经返回延时后控制开关转换到常用电源，常用断路器闭合后 502 与 501 经发电机停机延时后闭合、502 与 503 断开，发出停机信号。

601~603：RS485 通信端口；601---A+、602---B-、603---GND。通信协议（MODBUS-RTU）

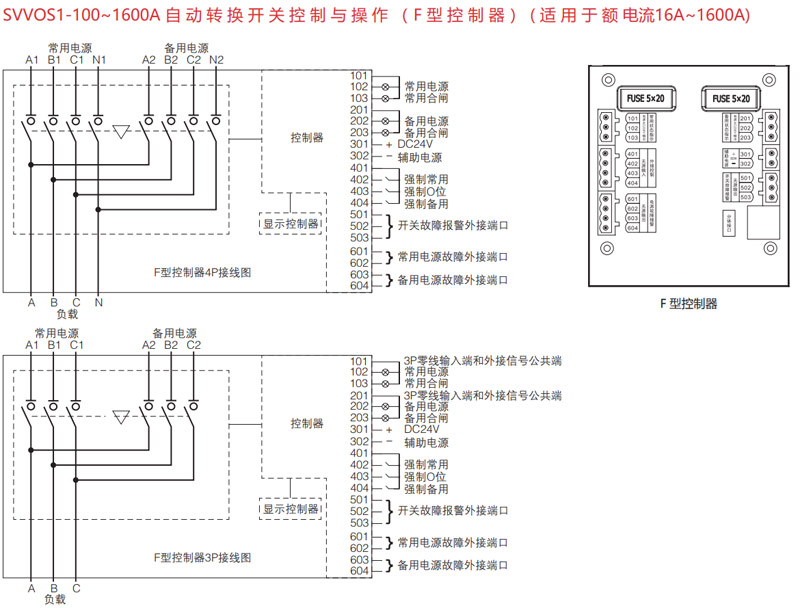

1. 外接端子接线说明

101 ～ 103: 常用电源外接状态指示型号输出（有源 AC220V/0.5A）

101--- 信号灯公用零线及 3P 零线输入端 102--- 常用电源信号输出 103--- 常用合闸信号输出

201 ～ 203: 备用电源外接状态指示信号输出 ( 有源 AC220V/0.5A)

201--- 信号灯公用零线及 3P 零线输入端 202--- 备用电源信号输出 203--- 备用合闸信号输出

301 ～ 302: 辅助电源 DC24V 输入

301---DC24V 正极输入 302---DC24V 负极输入

401 ～ 404：外接控制端口

401--- 控制公共端； 402--- 常用合闸； 403--- 双分位置； 404--- 备用合闸；

501 ～ 503：开关故障报警外接端口

501--- 报警信号常开点 502--- 报警信号公共端 503--- 报警信号常闭点

601 ～ 604：常用 / 备用电源故障报警端口

601 ～ 602--- 常用电源故障外接端口 603 ～ 604--- 备用电源故障外接端口

注：

1. 开关故障报警端口说明；当产品转换正常无异常时，502 与 503 闭合，当产品出现异常；如堵转 , 合闸不到位时 , 控制器判定开关异常后 501 与 502 导通输出反馈信号。

（干接点）

2. 常用 / 备用电源故障报警端口说明；当输入电源正确时 , 常用及备用端口处于常闭状态。如相序错误及缺相时由常闭转换成常开给出反馈信号。（干接点）
