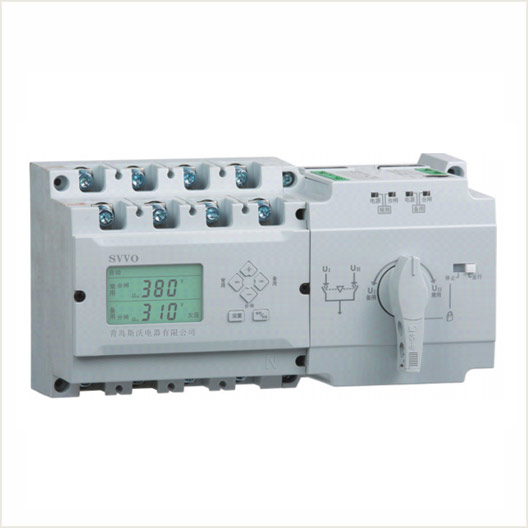

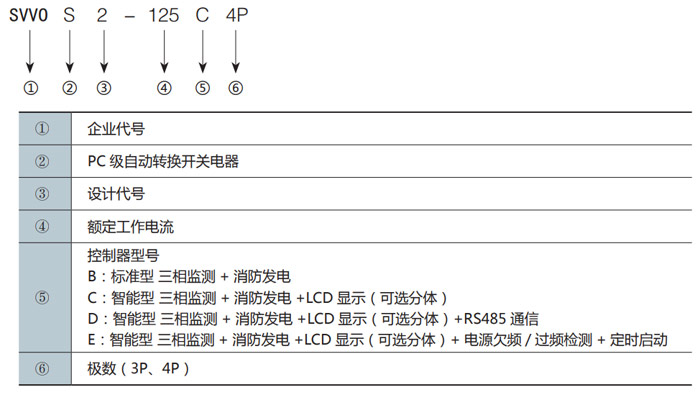

SVVOS2 系列



适用范围

SVVOS2系列产品属于 PC 级自动转换开关电器，主要用于交流 50/60Hz，额定电压 400V 及以下，额定工作电流至 630A 的两路中性点接地电源系统中，因一路电源发生异常而进行电源之间的转换，保证其 供电的可靠性和安全性。

该自动转换开关具有“常用电源”、“备用电源”和“两路断开”位置、具备较高的接通分断能力，既可满足带常规负载的转换，也可以满足带高感抗或大电机负载转换，同时由于具有较高的短时耐受电流能力，无需特定的 SPCD，不影响电路内的选择性，同时也能满足在大容量电源侧的应用。

产品符合 GB/T 14048.11 标准。

工作条件

● 周围空气温度：-5℃ ~+40℃，且 24h 平均值不超过 +35℃；

● 大气条件：大气的相对湿度在周围最高温度 +40℃ 时不超过 50%，在较低的温度下可以有较高的湿度，在最湿月的月平均最低温度 +25℃时，该月的平均最大相对湿度为 90%，并考虑到因温度变化在表面上的凝露。

● 海拔高度：安装地点的海拔不超过 2000m；

● 污染等级：安装地点的环境污染等级为 3 级。

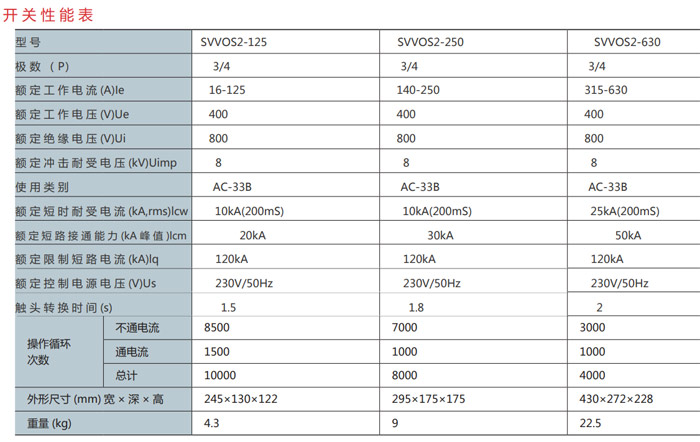

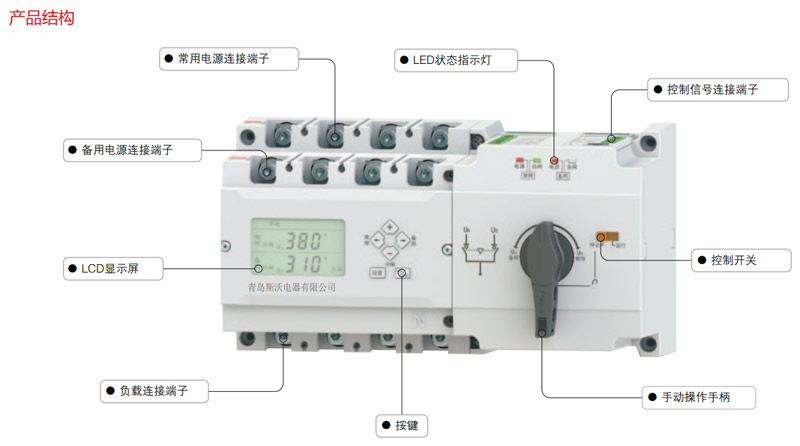

产品特性

● 高短耐、高短路接通能力

采用高密度的银合金触头，可以承受数千次操作循环而不会产生烧损、凹坑或熔焊。不需要日常的触头维护，可持续承载 100% 的额定电流。触头系统采用桥式双断点旋转插入结构，达到高短时耐受电流和高短路接通能力，无需特定的 SCPO，不影响电路内的选择性，同时也能满足在大容量电源侧的应用。

● 10Ie 接通与分断能力，满足 AC-33B 使用类别

优化的磁吹灭弧系统，轻松实现 10Ie 接通与分断能力，满足 AC-33B 使用类别的同时涵盖 GB/T 14048.11 中所有交流典型用途的负载性质，应用范围极广。

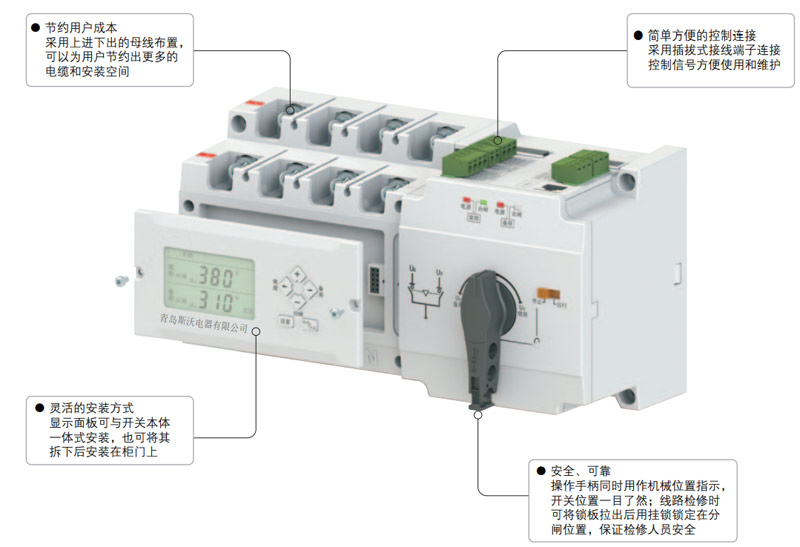

● 叠装结构，体积小

常、备用电源开关部件模块化设计，层叠布置，使产品体积远小于国内外同性能产品。

● 三位置带隔离锁定

具有“常用位置”、“断开位置”、“备用位置”三个工作位置，可用于消防联动和高感抗负载场合；断开位置具有隔离锁定功能，可满足负载侧检修时的隔离要求。

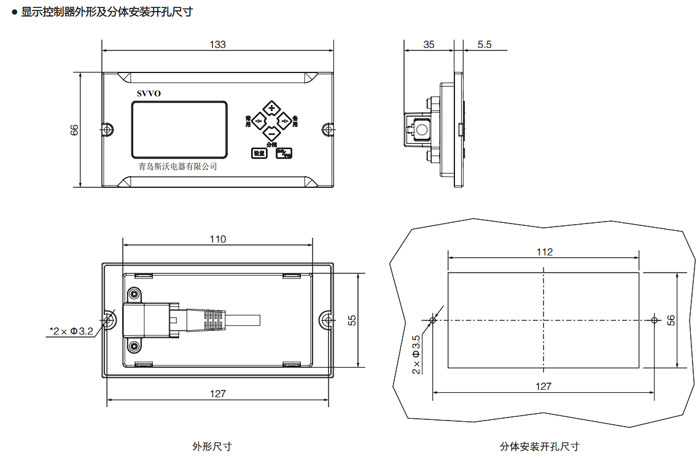

● 显示控制器既可一体安装，也可分体安装

显示控制器与转换控制器分体设置，显示控制器既可以安装在开关本体面板上（一体式），也可以单独安装到柜门（分体式），方便用户对自动转换开关状态的检测和控制。

● 功能丰富、形式多样

控制器具有欠压、过压、断相自动切换功能和电动强制切换功能，自动模式集成自投自复和自投不自复两种模式，适应不同使用场合；具有消防联动功能，满足紧急情况下断开负载侧电源的要求。

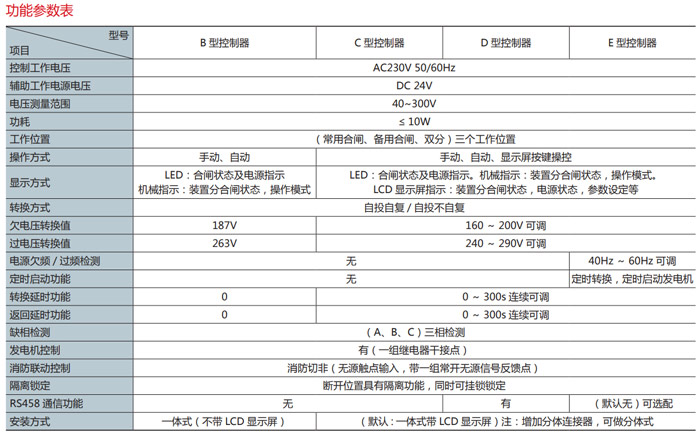

控制器功能

● 欠压检测

控制器具备对常用电源和备用电源的欠压检测，在控制器的判断时间中检测到供电电源欠压，将会启动自动转换功能转换到另一路正常电源供电。当检测到电源电压恢复到可接受的范围内（返回值），控制器将根据所设定的转换类型来确定是否转换。判断时间可设置延时。

● 过压检测

控制器具备对常用电源和备用电源的过压检测，在控制器的判断时间中检测到供电电源过压，将会启动自动转换功能转换到另一路正常电源供电。当检测到电源电压恢复到可接受的范围内（返回值），控制器将根据所设定的转换类型来确定是否转换。判断时间可设置延时。

● 转换延时

转换延时是判定常用电源不可用同时备用电源可用后，开始计算延时，当延时结束后由常用电源转换至备用电源。此延时可以等待常用电源是否属于短时异常，可以避免开关频繁转换。

● 返回延时

返回延时是在由备用电源供电后，判断常用电源又可用后，开始计算延时，当延时结束后由备用电源转换至常用电源。此延时可以等待常用电源在给负载供电前输出稳定。

● 发电机启动延时

发电机启动延时可以避免由于短时电源中断而启动发电机组。常用电源不可用时启动此延时，当电源不可用时间超过延时间控制器发出发电机启动命令。（注：在常用电源突然停电的情况下由于发电机尚未启动，此时会造成控制器没有供电电源无法延时，如需使用该功能可接入 DC24V 辅助电源为控制器供电来完成该延时功能。）

● 发电机停机延时

发电机停机延时可以使发电机组在退出供给负载后仍能保持热备用的形式，避免由于市电短时恢复而造成的发电机组再启动的状况。当转换开关由备用电源转至常用电源时启动延时，当延时结束后控制器发出停止发电机工作的命令。

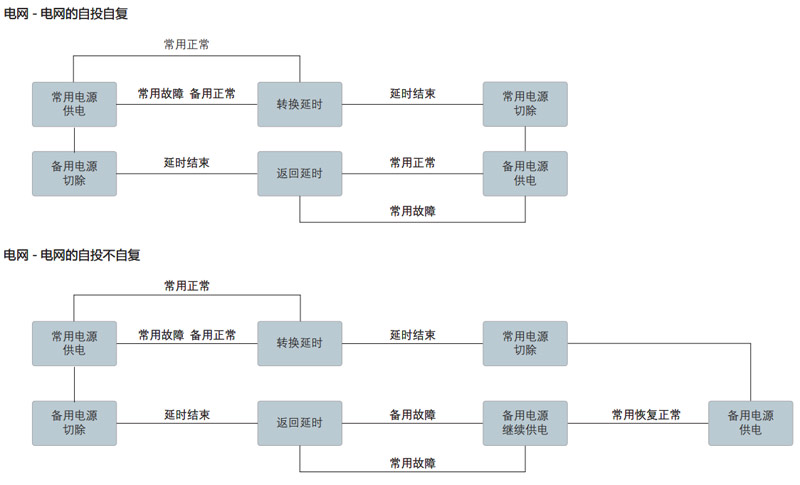

● 转换类型

控制器可以根据电源性质提供不同形式的转换功能

1：电网 - 电网：

在电网 - 电网的应用中，自动转换开关可以提供自投自复和自投不自复两种转换类型

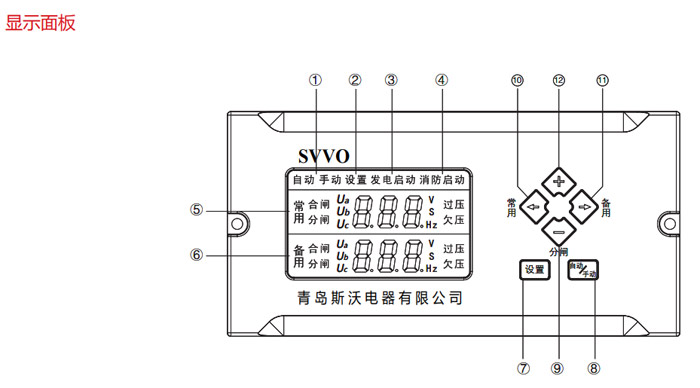

1：自动、手动工作模式指示；

2：设置状态指示；

3：发电机启动信号指示；

4：消防联动功能启动指示；

5：常用电源状态参数显示区：在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目代号；

6：备用电源状态参数显示区：在工作状态时显示备用电源电压参数及返回延时时间，在设置状态下显示设置项目参数；

7：设置按钮： 按下此键既可进入控制器的参数整定菜单；

8：自动 / 手动转换方式选择按钮：在正常使用时用作自动、手动转换方式选择，在设置状态下为保存并退出功能；

9：分闸按钮：在手动控制方式下如果两路电源有任意一路正常时按下此按钮开关切换到分闸位置；在设置状态时此键为设置参数减按钮；

10：常用电源投切按钮：在手动控制方式下如果常用电源正常时按下此按钮开关可强制切换到常用电源；在设置状态时此键为设置项目上翻按钮；

11：备用电源投切按钮：在手动控制方式下如果备用电源正常时按下此按钮开关可强制切换到备用电源；在设置状态时此键为设置项目下翻按钮；

12：+ 按钮：在设置状态时此键为设置参数加按钮；

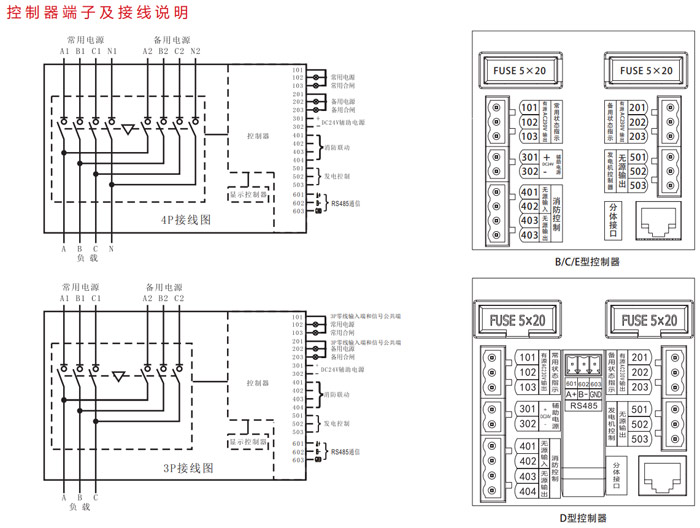

● 101~103 常用电源外接状态指示灯信号输出（有源 AC 230V/0.5A）。101- 信号灯公共零线； 102- 常用电源信号输出； 103- 常用合闸信号输出。

● 201~203 备用电源外接状态指示灯信号输出（有源 AC 230V/0.5A）。201- 信号灯公共零线； 202- 备用电源信号输出； 203- 备用合闸信号输出。

● 301~302 辅助电源输入（DC24V-30V/0.5A）。

接入辅助电源的目的是在电网 - 发电机模式下控制发电机的启动延时时间，如不接入辅助电源则发电机启动延时时间为 0 秒，在不需要发电机启动延时功能时可不用接入辅助电源；

● 401~404 消防联动控制端口

401、402- 消防联动信号输入端，该接口外部只能接一组常开无源触点（若消防信号为有源信号时，必须通过一个小型继电器转接后再将继电器常开触点接入控制器）当外部触点闭合后控制器立即控制开关转换到分闸位置切断负载电源。

403、404- 内部为一组常开继电器干节点，用于消防动作返回信号之用；端子在正常的时候为常开，当有消防信号送入控制器且开关转换到分闸位置时403 和 404 接通。（注：当消防联动功能启动后自动转换开关将停止工作，若要使开关再正常转换，必须先撤除消防信号再按下控制面板上的任意键后开关即可恢复正常转换。）

● 501~503 发电机启动控制信号输出。

当备用电源是自启动发电机组时，用户可通过 501~503 端子与发电机控制器连接后完成自动启动发电机功能，501~503 内部为一组无源继电器干节点，502 为继电器公共端，503 为继电器常闭点、501 为常开点；在电网 - 发电机工作模式下且控制器处于自动控制，当常用电源正常时 502 与 501 闭合、502 与 503 断开，若常用电源出现故障且备用电源没电时，502 与 503 经发电机启动延时时间后闭合，同时 502 与 501 断开发出发电机启动信号，发电机启动成功后开关自动转换到备用电源侧向负载供电，在备用电源供电过程中如果常用电源恢复正常，则控制器经返回延时后控制开关转换到常用电源，常用闭合后 502 与 501 经发电机停机延时后闭合、502 与503 断开发出停机信号。

● 601~603：RS485 通信端口；601---A+、602---B-、603---GND。通信协议（MODBUS-RTU）
