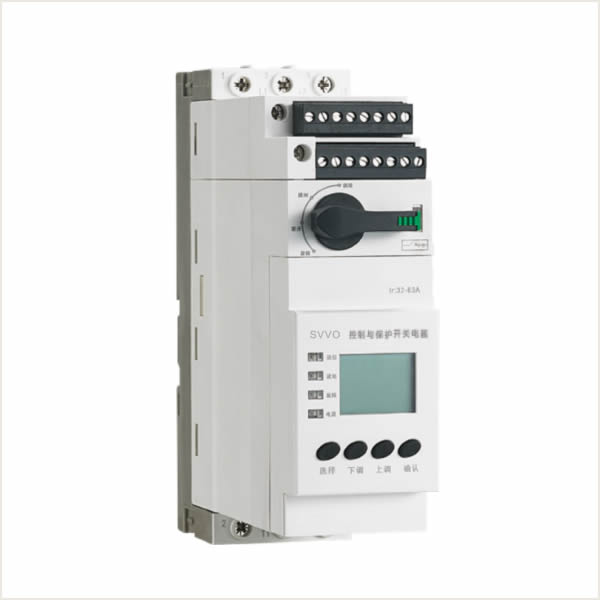

SVVOKB2 控制与保护开关

技术亮点

● 集成技术，将电路保护、电动机控制、电气隔离等功能集成，将机械结构、电子技术控制与保护、远程通讯控制与监测等技术高度融合一体；

● 产品结构优化，体积小型化，使用新材料，符合环保要求，具有耐温、强度高，耐电弧能力强等特点，使用中确保电气线路及设备运行的安全可靠；

● 产品功能组件模块化，各模块均有创新亮点，模块的标准化、专业化制造极大的提高了产品的可靠性；

● 人机工程优化操作与智能操控界面，适宜人机对话，具备优良的操控与信息交互功能。

● SVVOKB2 系列产品分断能力高、额定运行短路通断能力达到 50kA，电流整定规格齐全，整定范围宽0.15A ～ 125A；

● 操作控制方式多样，手动控制（操作）、端子控制（自动）、键盘控制（菜单）、远程控制（上位机通讯与开关指令）等；

● 保护功能全面，短路、过载、断相、不平衡、堵转、欠流等，充分满足各种负载设备的保护需要；

● 数据检测，提供电路参数、开关状态、电动机运行状态等数据的监视功能，方便用户掌握设备的运行情况；

● 具备设定复位、故障复位、故障报警等功能，提供操作记录、故障记录等记忆数据。

应用优势

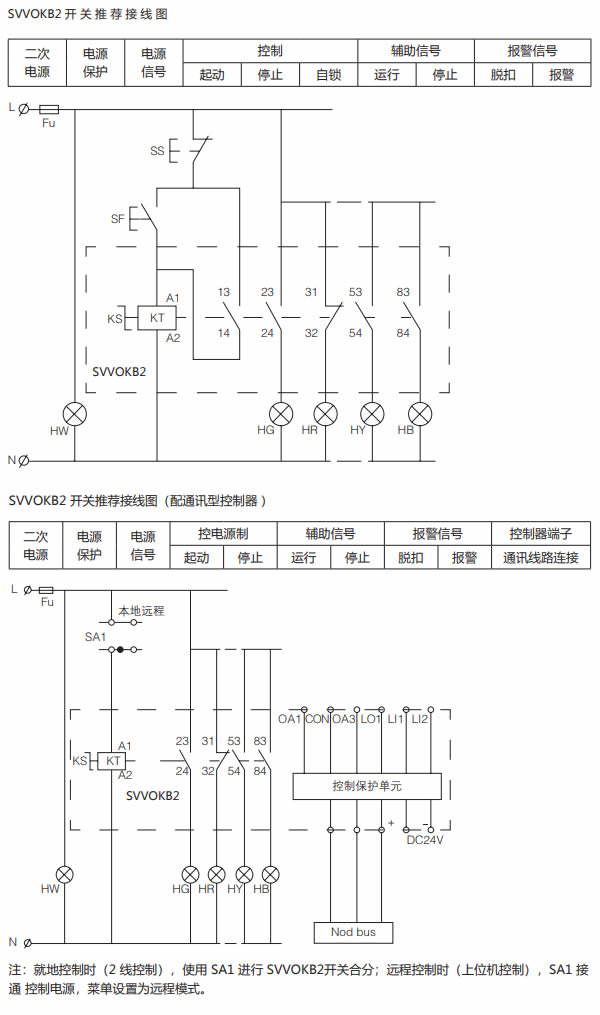

● 辅助电路，提供动作控制的 2NO+2NC 辅助控制电路，操作状态的 2NO+1NC 辅助信号电路，故障状态的 1NO 的辅助信号（无源报警）电路，可满足各类电路系统的自动控制需求；

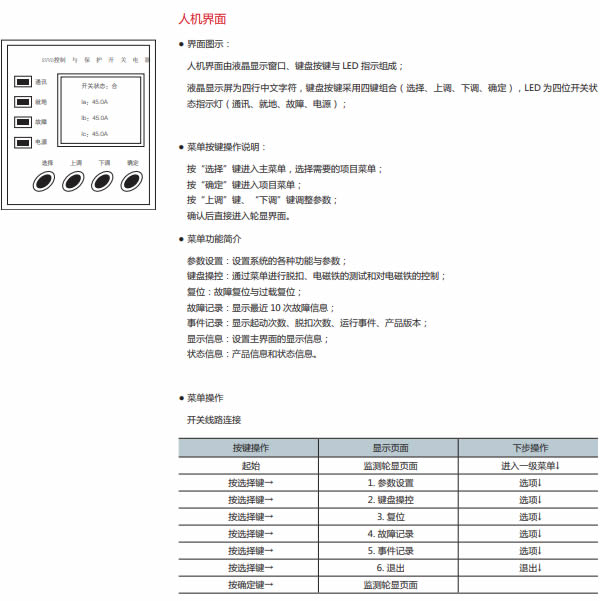

● 显示屏，采用液晶中文显示窗口，循环显示电路测量参数；

● 状态指示，配备四组 LED 指示灯，指示不同的开关及电路状态；

● 扩展功能，提供派生用途的功能模块，满足不同的使用需求（可逆、漏电、熔断隔离等）；

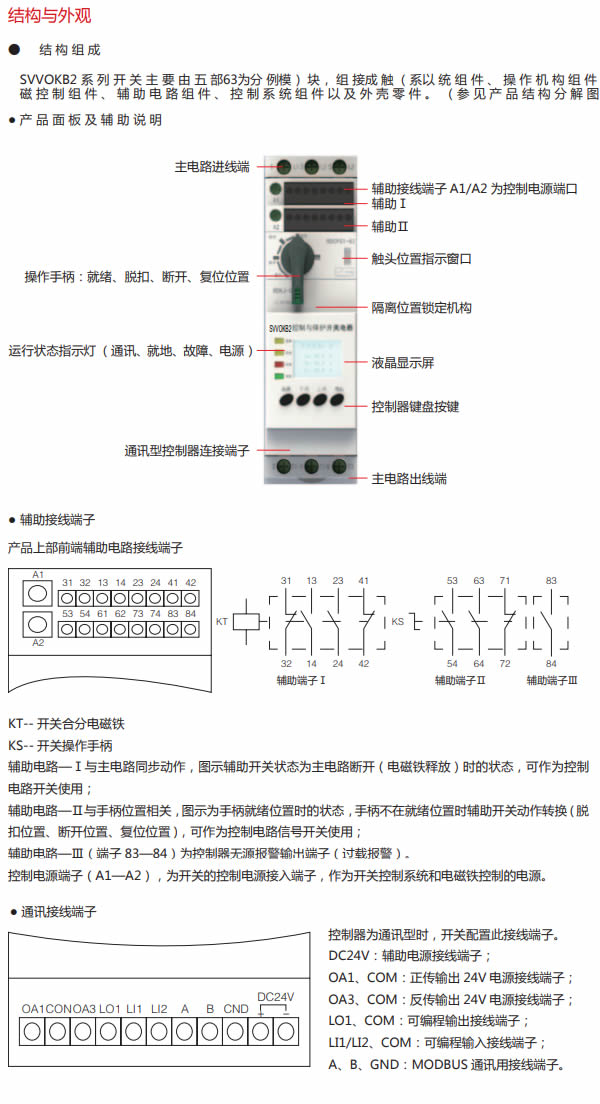

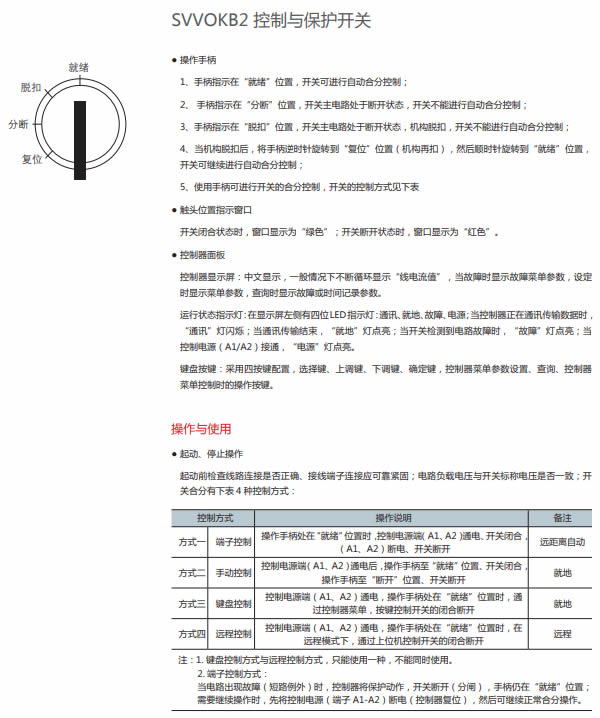

● 面板整体优化、布局合理、使用方便，产品上端集中布置辅助连接端口，中间区域有触头位置指示窗口、操作手柄与位置指示、显示屏与信号指示灯、控制器按键（键盘），正面下端为通讯接口区间；

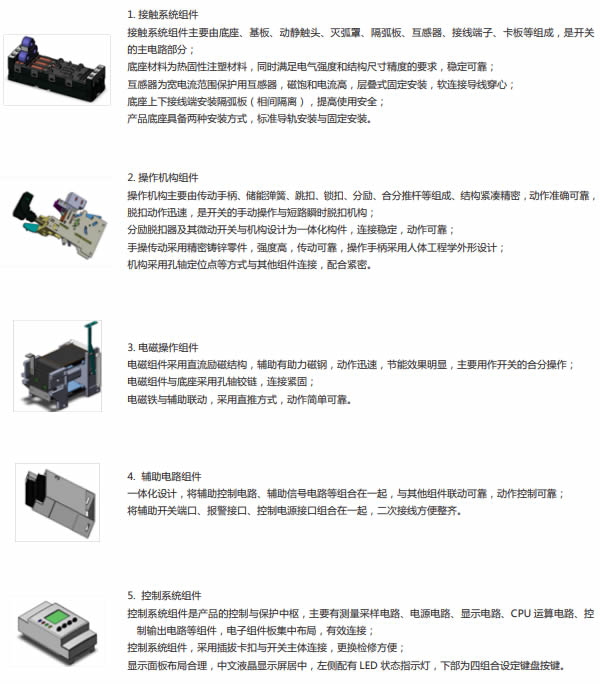

● 产品结构组件为立体式布置，后端为主电路部分，其上下为主电路连接端子，前端为操作面板，结构优化紧凑，产品宽度模数化（63A 壳架为 54mm，125A 壳架为90mm）；

● 方便安装，63A 壳架配备两种安装方式（TH-35mm 标准卡轨式安装，伸缩固定式安装），125A 壳架配备固定式；

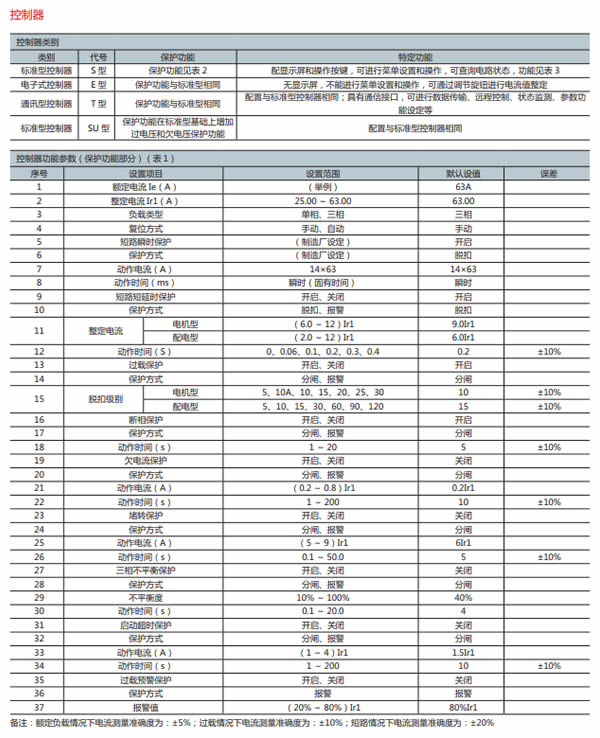

● 控制系统模块，控制模块种类规格多样，满足不同电路系统的选用，标准型、通讯型、电子式、各样派生功能控制器，控制模块电流规格完整。

概述

SVVOKB2 系列控制与保护开关电器（CPS）（以下简称“开关”），主要应用于交流 50Hz、额定工作电压 690V 及以下、额定工作电流 0.15A ～ 125A 的低压配电与电动机控制与保护电路。

SVVOKB2系列开关是一种高科技集成技术产品，开关结构优化，体积小，采用节能技术，节材环保，安装使用方便；具有数字电子控制系统，智能化程度高，操作简单，保护功能完善可靠；具有通讯网络控制技术，为自动化控制系统，远程控制系统提供可靠的开关元件。

SVVOKB2系列开关是一种多功能开关电器，具备电路的过载与短路保护能力，功能全面，分断能力高；具备电路负载的合分控制功能，操作寿命长，可靠性高，具有隔离等多项附加功能；可以有效的简化低压控制电路，提高自动化控制系统的可靠性，为低压配电和电动机控制电路提供一种可靠的基础元件。

SVVOKB2 系列开关符合标准：

GB14048.1 总则与 IEC60947-1

GB14048.9 控制与保护开关电器（设备）与 IEC60947-6-2产品使用材料符合 ROHS 指令要求（铅 Pb，汞 Hg，镉 Cd，六价铬 Cr，多溴联苯 PBBs，多溴二苯醚 PBTEs 等）

使用条件

● 正常工作条件

周围空气温度：最高不超过 +40℃，最低不超过 -15℃，24h 平均值不超过 +35℃；

安装海拔高度：安装地点的海拔高度不超过 2000m；

安装环境湿度：最高温度为 +40℃时，空气的相对湿度不超过 50%，在较低温度下可以允许有较高的相对湿度，例如在 +20℃时可达到 90%，对于由于温度变化偶尔产生的凝露应采取特殊的措施；

环境污染等级：适用于污染等级 3 级；

防护等级：IP20；

适用电磁环境：A 级

警告：本产品适用于环境 A，在环境 B 中使用本产品会产生有害电磁干扰，在此情况下用户需采取适当防护措施。

● 储运条件

产品储运环境应阴凉通风，不应有阳光直射、雨林、灰尘、化学气体腐蚀等状况，适用环境温度范围 -25℃～ +55℃，短时间内（24h）可达 +70℃；

● 安装条件

本开关主电路过电压类别适用于Ⅲ（配电水平），辅助电路、控制电路过电压类别适用于Ⅱ（负载水平）。

控制与保护开关电器
