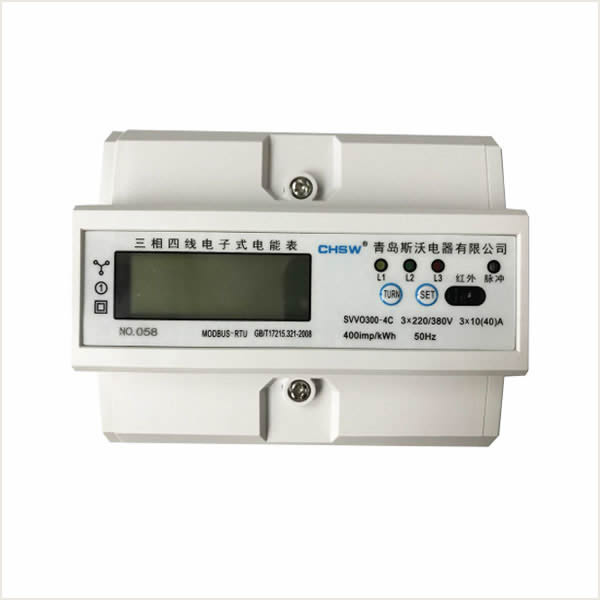

三相四线 导轨式电能表SVVO300-4 液晶显示电度表



1概述

SVV0300-4系列三相四线导轨式电能表系我公司采用微电子技术计量电能，采用进口专用大规模集成电路，应用数字处理技术及SMT工艺等先进技术研制开发的新型三相全电 子式电能表。其性能指标符合GB/T 17215.321-2008《Ⅰ级和2级静止式交流有功电能表》、GB/T19582.Ⅰ-2008等国家标准的要求和完全符合IEC62053-21国际标准中Ⅰ级或2 级单相电能表的相关技术要求，可直接精确地测量电能计量中正向有功电能，由6+1位LCD显示或者5+1位计度器显示总用电量：具有可靠性高、体积小、重量轻、外表美观、工艺先进、35mmDIN标准导轨方式安装等特点；并具有良好的抗电磁干扰、低工耗节电、高精度、高过载、高稳定性、防窃电、长寿命。该表适用于计量额定频率为50Hz或60Hz的单相交流有功电能、供固定安装在堂内使用，适用于环境温度不超过-25℃〜+55℃，相耐湿度不大于95%，且空气中不含有腐蚀气体及避免尘沙、霉菌、盐雾、凝露、昆虫等影响。

2主要规格及技术参数：

2.1.电能表规格：

注：额定电流栏中，括号前的数值为标定电流值Ⅰb，括号内的数值为额定电大电流值Ⅰmax。

测量方法

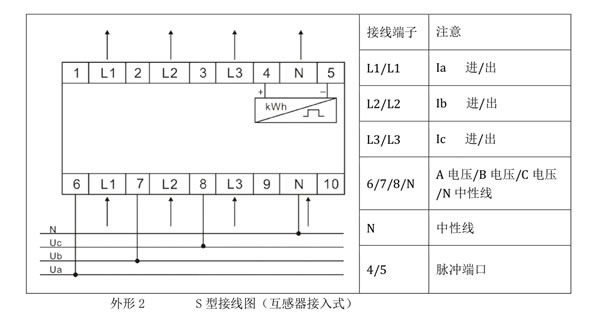

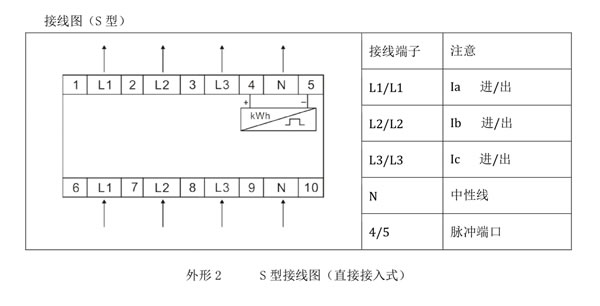

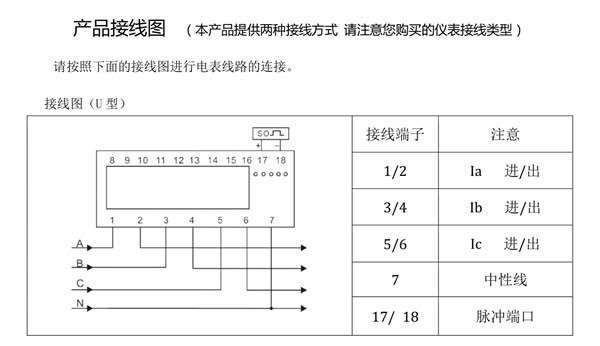

该电能表有光电耦合式电能脉冲测试输出端口，位于接线端钮盒上，将侧试设备的+5VDC接到正极端子上，信号线 S 接到负极端子上即可。

运输与贮存

1.电能表的运输和拆封不应受到剧烈冲击，并根据 ZBY002 -81《 仪器仪表运输、贮存基本环境条件及试验方法 》 之规定运输、贮存。

2.电能表应保存在原包装箱内，保存地方的环境温度为- 30～＋65 ℃ ，相对湿度不超过 95%，且在空气中不含有足以引起腐蚀的气体，环境温度不应剧烈变化。

3.电能表应在原包装的条件下，放置在台架上，叠放高度不超过五箱，拆箱后单只包装的电能表叠放高度不超过五只，内包装（塑料袋）拆封后的电能表不宜贮存。

保证期限

该电能表自出厂日期起 18 个月内，若用户发现电能表不符合上述特性及产品标准规定的技术要求，再制造商检铅封仍完整（或有关电力计量部门证明）并完全遵守本说明书中所规定的运输、保存、安装及使用规则的条件下出现质量问题，制造商给予免费修理或更换。
